CB-B系列齒輪泵
用途與特征:
CB-B系列齒輪泵屬于低壓齒輪泵。具有結構簡單，性能穩定等特點。它適用于金屬切削機床和其它低壓液壓系統和潤滑系統作液壓能源使用。

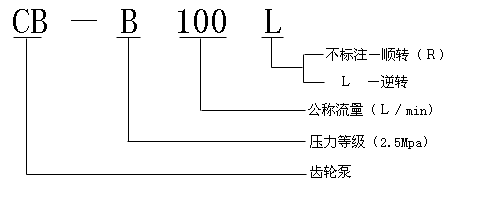

型號說明：
技術參數：
|
型號
|
流量
l/min
|
壓力MPa
|
轉速r/min
|
容積效率%
|
驅動功率KW
|
重量
|
|
CB-B2.5
|
2.5
|
2.5
|
1450
|
大于等于85
|
0.13
|
2.4
|
|
CB-B4
|
4
|
0.21
|
2.8
|
|
CB-B6
|
6
|
0.31
|
3.2
|
|
CB-B10
|
10
|
0.51
|
3.5
|
|
CB-B16
|
16
|
大于等于90
|
0.82
|
5.2
|
|
CB-B20
|
20
|
1.02
|
5.3
|
|
CB-B25
|
25
|
1.30
|
5.5
|
|
CB-B32
|
32
|
1.65
|
5.7
|
|
CB-B40
|
40
|
2.10
|
10.9
|
|
CB-B50
|
50
|
2.60
|
11
|
|
CB-B63
|
63
|
3.30
|
11.8
|
|
CB-B80
|
80
|
4.10
|
17.8
|
|
CB-B100
|
100
|
5.10
|
18.7
|
|
CB-B125
|
125
|
6.50
|
20
|
|
工作油液
|
溫度范圍（℃）
|
過濾精度（μm）
|
粘度范圍（m㎡）
|
|
-20～+60
|
≤25
|
20～43
|
注：油液最高污染等級按GB/T14039之19/16。

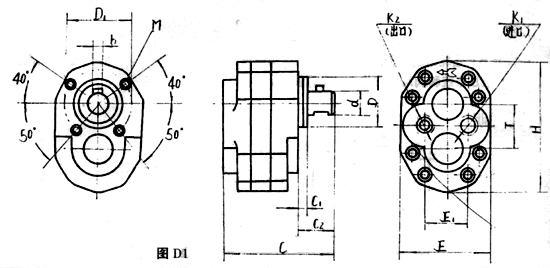

外形及安裝連接尺寸：
|
型號
|
C
|
E
|
H
|
C1
|
C2
|
D
|
D1
|
d
|
E1
|
T
|
b
|
M
|
K1
|
K2
|
|
CB-B2.5
|
79
|
65
|
95
|
5
|
25
|
ф35f6
|
ф50
|
12f7
|
35
|
30
|
4
|
M6
|
M18×1.5
|
M18×1.5
|
|
CB-B4
|
82
|
|
CB-B6
|
86
|
|
CB-B10
|
94
|
|
CB-B16
|
111
|
86
|
128
|
5
|
30
|
ф50f6
|
ф65
|
ф16f7
|
50
|
42
|
5
|
M8
|
M27×2
|
M27×2
|
|
CB-B20
|
15
|
|
CB-B25
|
119
|
|
CB-B32
|
125
|
|
CB-B40
|
132
|
100
|
152
|
5
|
40
|
|
ф80
|
ф22f7
|
56.5
|
52
|
6
|
M8
|
M30×2
|
M27×2
|
|
CB-B50
|
138
|
|
CB-B63
|
144
|
|
CB-B80
|
158
|
120
|
185
|
6
|
50
|
|
ф80
|
ф22f7
|
65
|
65
|
8
|
M8
|
M39×2
|
M33×2
|
|
CB-B100
|
165
|
|
CB-B125
|
174
|
注意事項：
１、泵的轉速范圍為100-1450r/min。
２、本泵使用時，不能承受附加的徑向力和軸向力。
